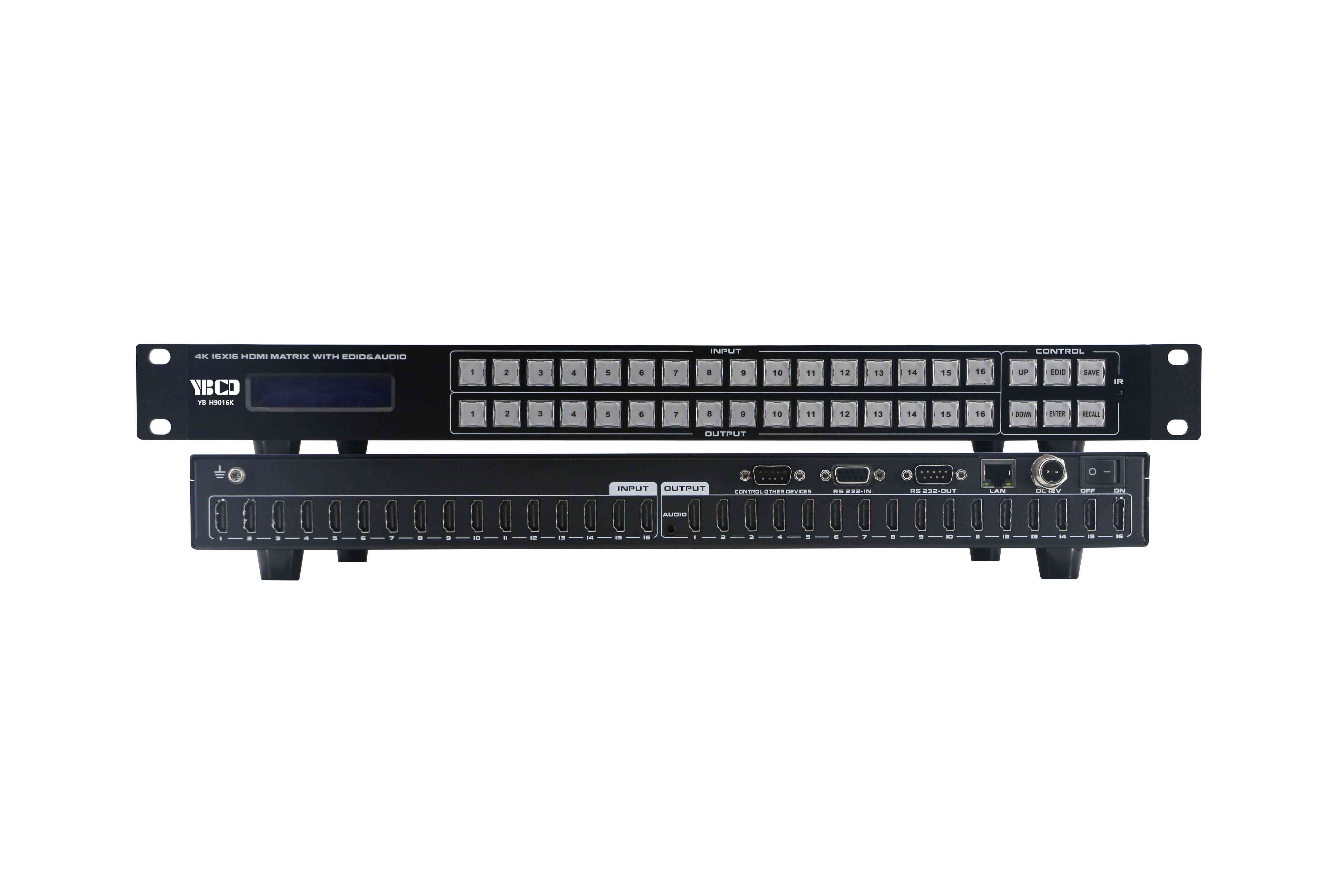

16进16出HDMI矩阵切换器4K

产品参数

一、产品概述:

4K超高清矩阵是最新研发生产的一款16通道输入输出的4K超高清分辨率HDMI矩阵产品,超高分辨率:(4096x2160),可连接16个不同的4K HDMI信号输入源,16个不同的4K HDMI接收显示设备。用户可以同一时间使用16个接收显示设备选择任意一个不同的信号输入源,16个显示设备可选择相同或不同的输出信号。可远程遥控或预先设置信号源输入顺序等多种控制方式,智能选择默认信号源智能跳过处于关机状态的输入端口。4K超高清矩阵在各类指挥中心、调度中心、分析中心、会议中心、视频会议、虚拟模拟中心、图像展示等等多信号源的AV工程得到广泛应用。

二、功能描述:

1、输入输出:支持16路4KHDMI信号输入、16路4KHDMI输出,分辨率可达4K/1080P;

2、模块化的结构设计:模块化结构是电子设备结构设计发展的必然趋势,模块化设计使产品的日常维护、保养以及更新升级变得更加简便;

3、全数字无压缩技术:高速的工业处理器,让高清、全高清、超清数字图像的交换、处理变得更加轻松与稳定;

4、多种管理方式:支持红外遥控、面板管理、RS232管理、网络(选配)管理及计算机软件管理,使对矩阵的控制变得随心所欲;

5、用户自定义方案储存与调用:提供最多30个用户自定义的输出通道配置方案,并可对方案进行储存与调用,免去在多组预定模式间切换时的繁琐操作,在客户端可以轻松管理预案的调用与管理;

6、高速率数字交换核心:高速的工业处理器,让高清、全高清、超清数字图像的交换、处理变得更加轻松与稳定;

7、掉电保护:所谓断电保护功能,即切换设备在正常工作时可存储最后的通道切换命令,当因突发情况发生断电后,设备仍将保存此命令,待接电后设备自动恢复为原有的切换状态;

8、ESD保护:高集成度的电子元器件设备日益增多的同时也导致敏感而昂贵的芯片使用,由于存在外部接口的 浪涌而遭到损坏的风险也在增长,所以ESD保护就显得尤为重要。

三、技术参数:

1、输入路数:16路

2、输出路数:16路+1路音频

3、带宽(速率):6.75Gbps

4、支持输入输出接口:HDMI

5、信号传输延时:5ns(±1ns)

6、切换速度:≤1s

7、控制方式:面板/遥控/串口(软件)/网络(选配)

8、支持分辨率:4K(3840x2160 30Hz)/1080P 50/60Hz向下兼容

9、电源:100VAC ~ 240VAC, 50/60 Hz

10、输出功率:100W

11、存储环境温度:-20°C ~ +60°C

12、工作温度:0℃-50℃

13、相对环境湿度:5%~ 75%

14、产品重量:约5Kg

15、产品规格:标准19寸机架式(1U)

型号:YB-H9016K
