网络8路电源管理器

产品参数

一、功能描述:

1、8路电源控制(管理)器主要应用于控制系统中的可编程开关模块,可以控制应用与会场需求的电源以及环境灯光等开关变量;

2、通过与中控系统的连接对周边设备进行定时以及延时的闭合,起到对设备的管理和保护作用;

3、电源控制器采用RS-485总线、RS232控制、IO控制及网络(选配)结构,用于控制灯光、电动窗帘、电动屏 幕及投影机等外设的供电电源;

4、控制器内设8个大电流继电器,每路继电器的最大电流值可达30A(纯阻性负载),最大负载能力为 4000W/路,总负载能力为 16000W;

5、除了通过 RS-485 总线和RS232控制外,还可通过拨码开关手动控制 8 路继电器。

二、技术参数:

1、载入容量:单路功率20A

2、ID选择:旋转的ID切换设置网络ID身份代码

3、电源:2种供电方式,24V单独供电或第三方中控NET总线供电

4、控制方法:通过独立的网络协议控制

5、IO控制:在机器的内部有8个IO接口

6、通讯方式:RS-232/RS485、NET协议、IO控制

7、继电器常开、常闭触点均引出到插座,方便用户选用、设计

8、面板具有8路输出独立控制按键,可单独开启、关闭任意一路输出

9、机器安装方法:机柜式或落地式或墙面挂式。搭配L型支架,可以安装在19寸标准机柜上

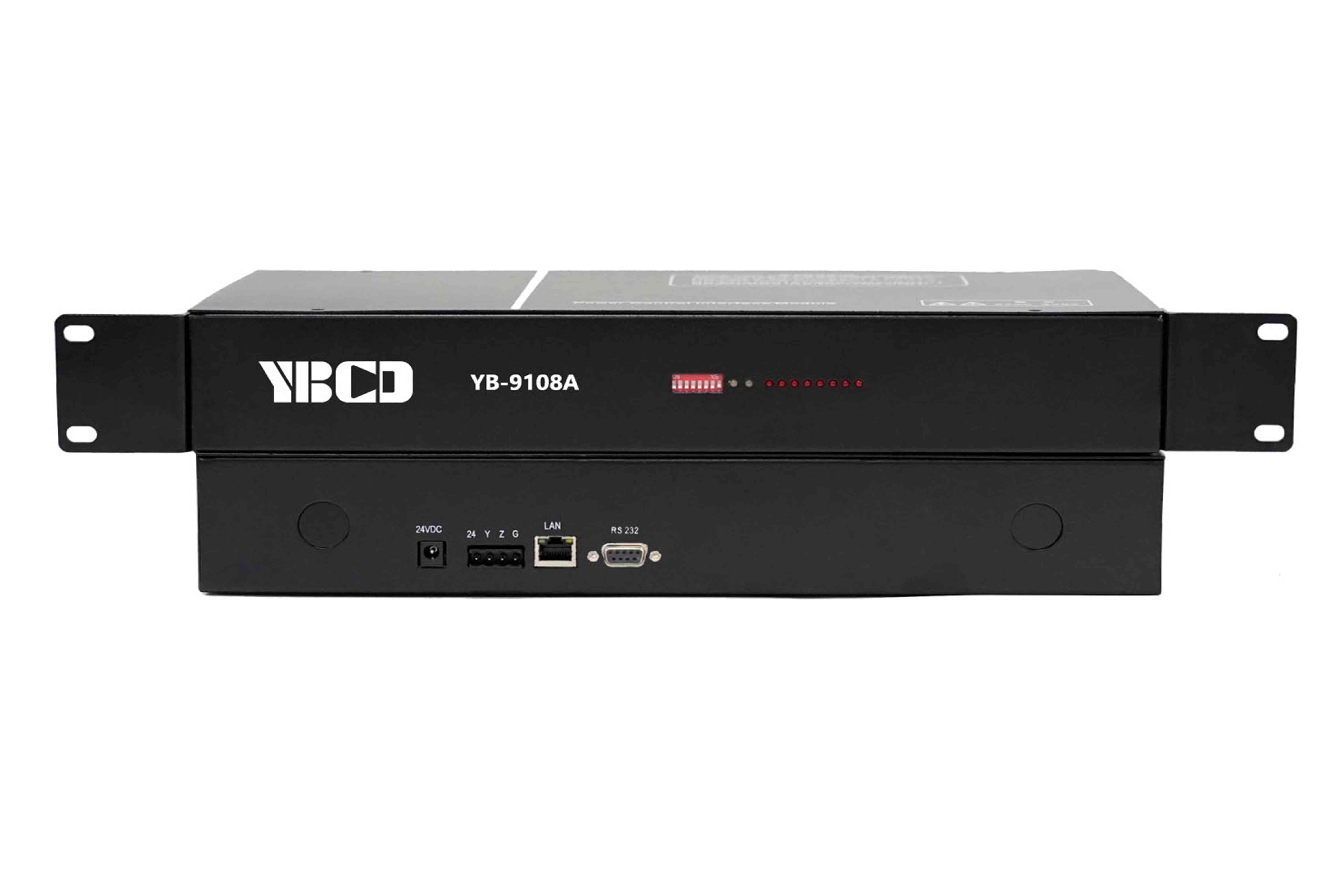

型号:YB-9108A
