2进6出音频处理器

产品参数

一、产品描述:

1、专业为高品质扩声的中大型专业场所设计,提供专业的分频、EQ、压限、延时、信号发生器、矩阵混音等功能。设备配备网口、RS-232、RS-485、GPIO接口实现快速配置及远程调试和监控。

2、应用场合会议室、法庭、礼堂、多功能厅、演出

二、功能特点:

1、采用DSP技术的高性能专业音频处理器

2、提供2路平衡输入6路平衡输出

3、分频、EQ、压限、延时、信号发生器、矩阵混音等功能

4、输入输出每通道提供7段PEQ和高低通

5、输入输出每通道提供长达1000ms的延时设置

6、提供网口、RS-485、RS-232和GPIO端口实现完善的连接管理功能

7、设备提供信号发生器:正弦、粉噪、白噪

8、DSP芯片:信号处理 32-bit fixed/floating-point DSP

9、音频系统延迟:< 1ms

10、数模转换:24-bit

11、采样率:48kHz

12、输入通道:2路平衡输入

13、音频接口:XLR

14、输入阻抗:10kΩ

15、最大输入电平:18dBu

16、输入通道延时:0 ~1000ms 每通道

17、功能:噪声门、压缩器

18、滤波器 HPF、LPF、7PEQs

19、信号发生器:正弦、粉噪、白噪

20、输出接口:6路平衡输出

21、音频接口:XLR

22、输出阻抗:100Ω

23、最大输出电平:+18dBu

24、输出通道延时:0 ~1000ms 每通道

25、功能:压缩器、限幅器

26、滤波器:HPF、LPF、7PEQs

三、技术参数:

1、频率响应:20~20k Hz ±0.3dB

2、总谐波失真:<0.003% THD+N @1kHz

3、动态范围:120 dB

4、本底噪声:<-93dB

5、通道串音:<-100dB @1kHz

6、上位机接口:RJ-45 网口

7、RS-232/RS-485凤凰座

8、GPIO口:凤凰座

9、显示屏:LCD2002

10、指示灯:Power、Link、输入输出音频信号、输出禁音

11、电源要求:AC 220V-50Hz

12、尺寸:482*445*265mm

13、重量:3.5 kg

14、工作温度:-10℃~+60℃

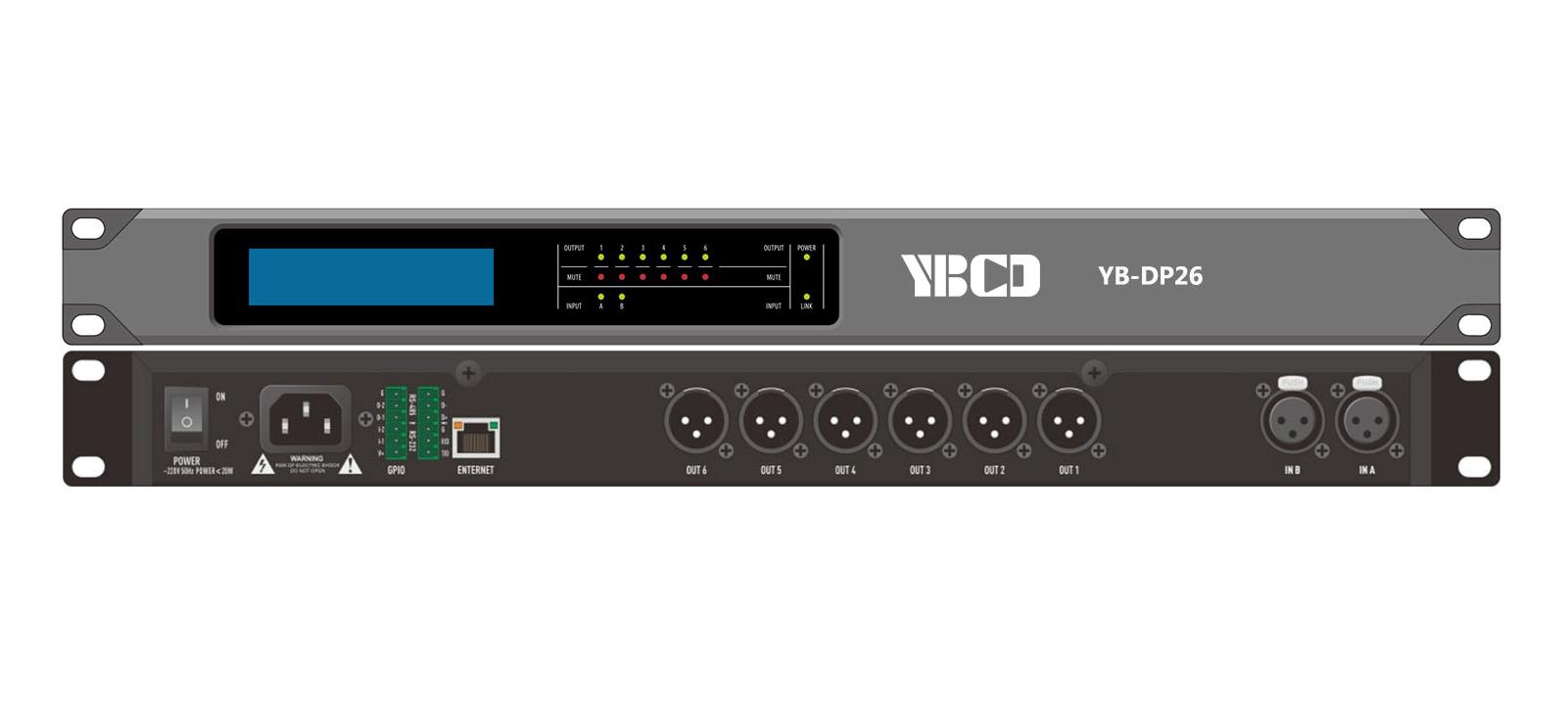

型号:YB-DP26
